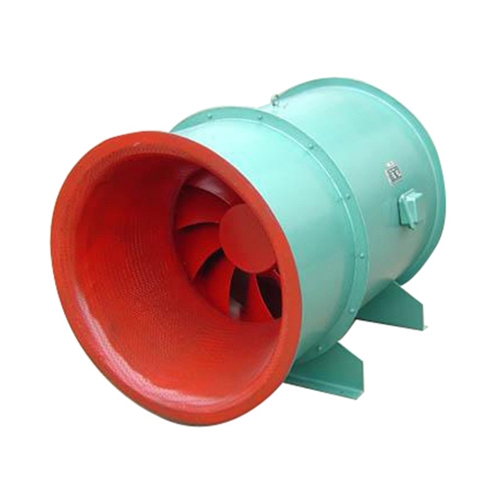

HL3-2A混流風機

HL3-2A混流風機特點：具有壓力高、風量大、效率高、噪聲低、安裝方便，出風口帶消聲器裝置，亦可制成PYHL-14A型消防排煙風機，具有耐高溫特點。

HL3-2A混流風機用途：高層建筑、大型工業廠房、地下車庫等場合的通風或消防排煙用

規格：

HL3-2A混流風機風機直徑：Φ282~1574mm，

HL3-2A混流風機風量：444~134892m3/h，

HL3-2A混流風機風壓：44~1905Pa

HL3-2A系列低噪聲節能混流通風機是介于軸流式和離心式風機之間的一種新型風機，它具有離心式風機的高壓力，軸流風機的大流量，效率高、節能好、噪聲低、安裝方便等特點。本系列通風機設計新型、結構緊湊、體積小、重量輕、易安裝、與老型號的離心式風機相比可節電20%，轉速小于2000r/min時，噪聲低于75dB（A），風機連接管道和安裝在空調箱時，噪聲小于70dB（A）?？商娲?00Pa以下的中、低壓離心風機，廣泛應用于工業、民用建筑通風除塵等。

一、結構特征

風機主要有葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用有子午加速特點的扭曲平板片焊接在輪轂上。經動平衡校驗，超速試驗，具有良好的空氣動力性能。機殼采用圓筒形，與消音功能的集風器聯接成整體。出口裝有導流片，具有良好的氣流分布，壓力穩定。

二、用途

HL3-2A系列混流通風機廣泛應用于地下隧道、地下車庫、民用建筑、冶金、廠礦等場所的通風換氣及消防高溫排煙，HL3-2A系列風機輸送氣體溫度不得超過80℃。氣體內不允許有粘性物質，所含的塵土及硬顆粒不等于150mg/m3,，特殊環境可選用防爆型混流風機。

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數

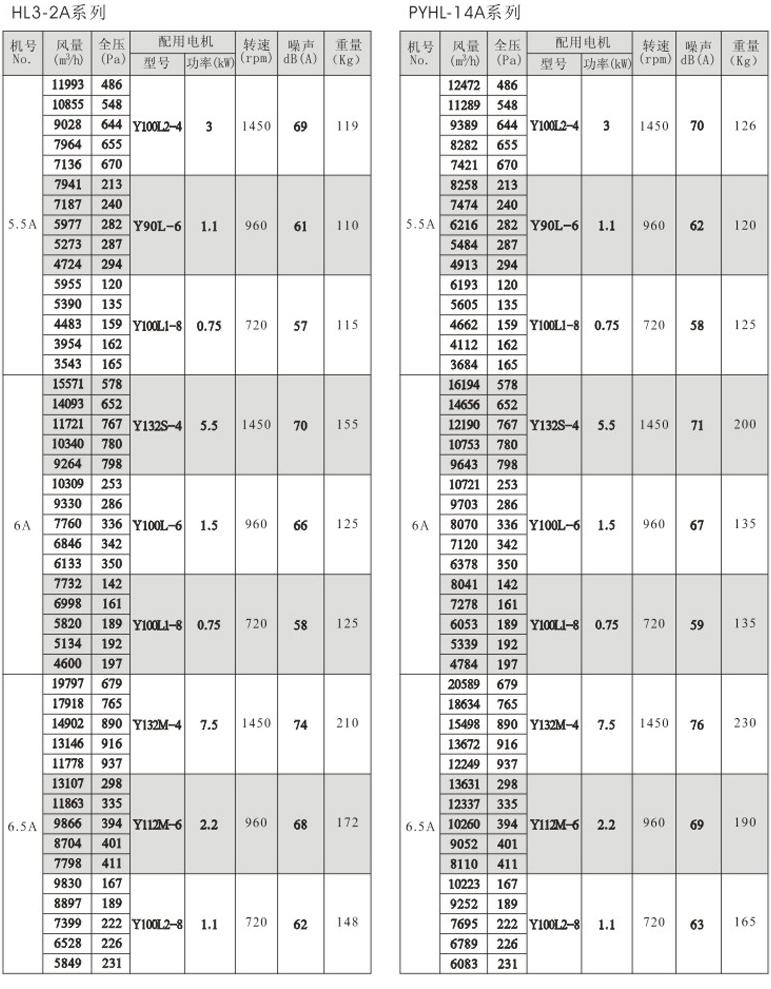

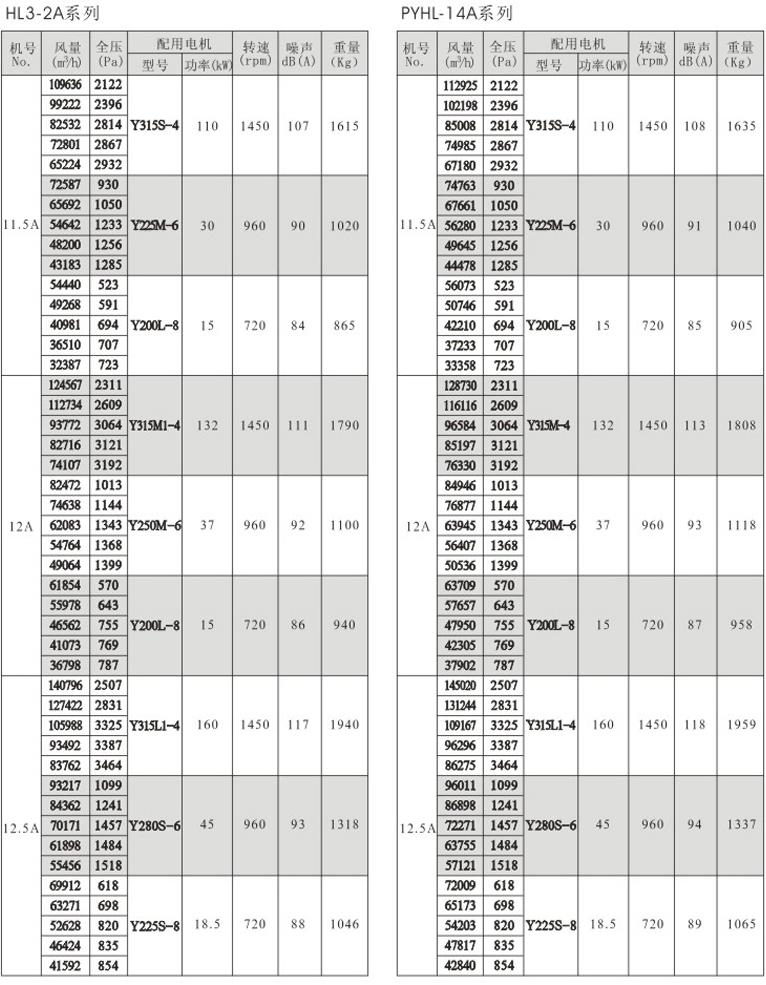

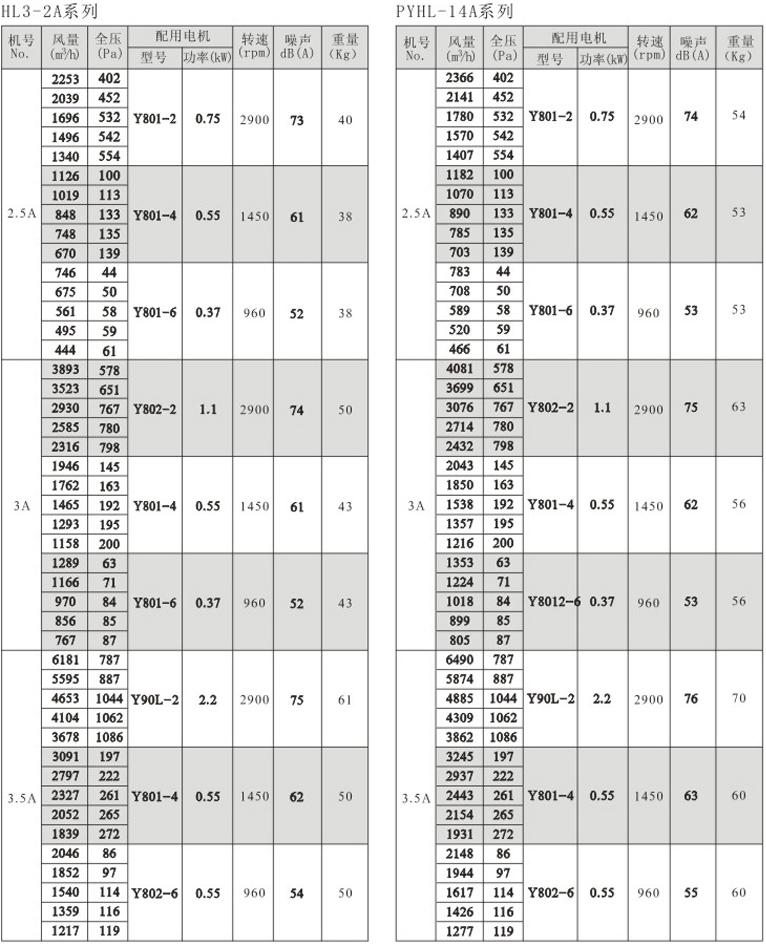

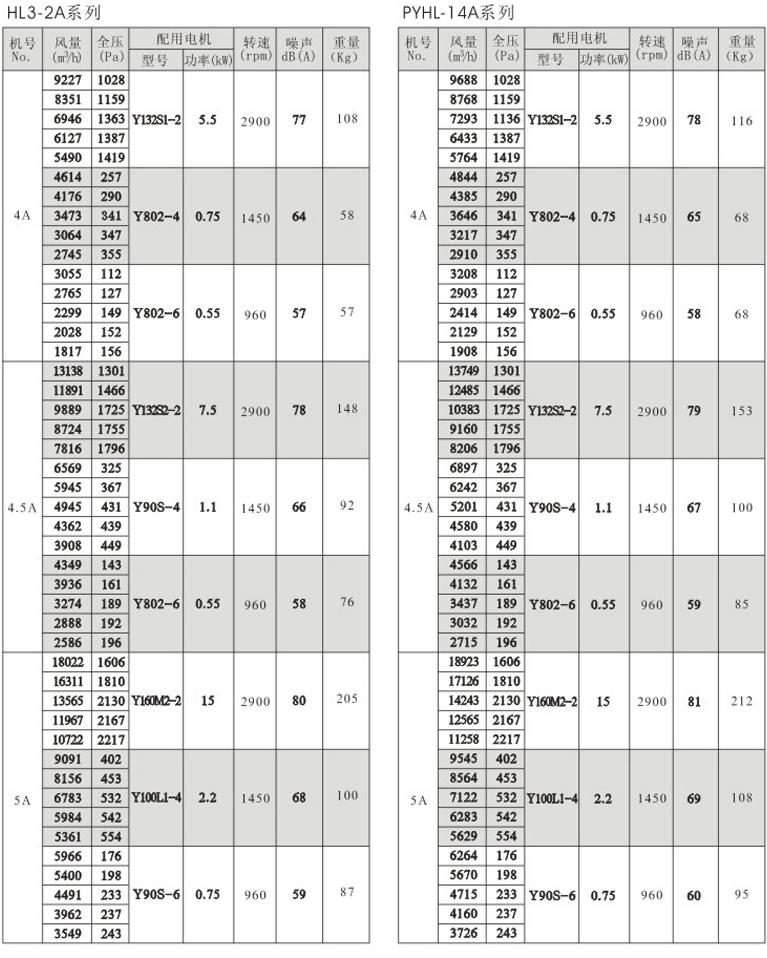

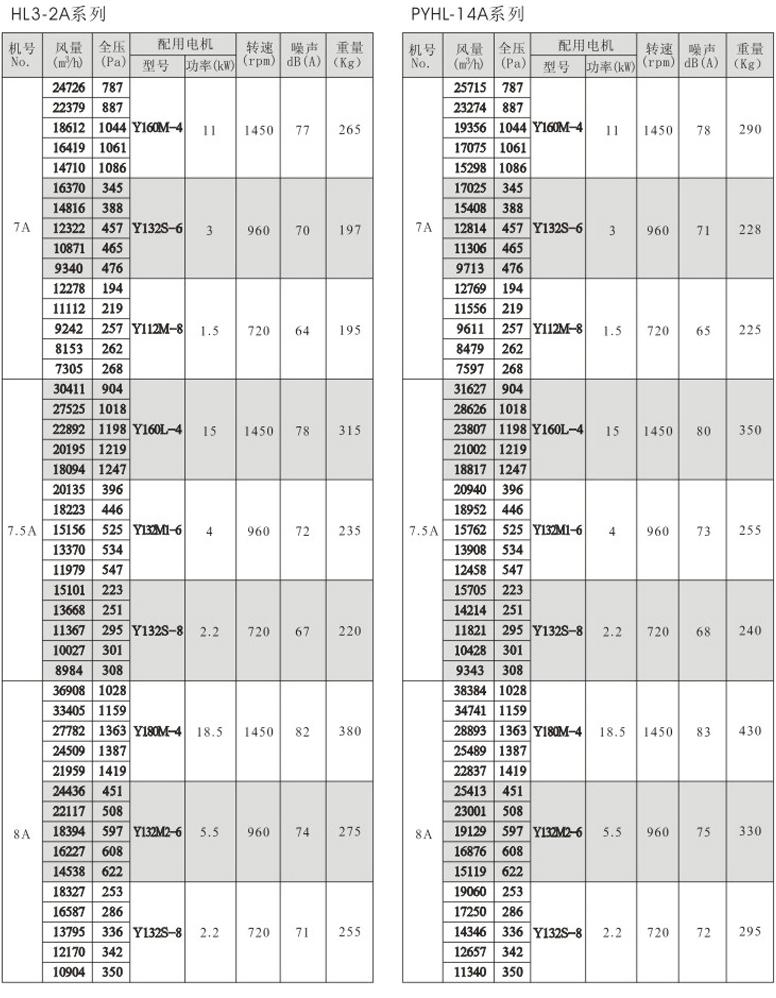

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(1)

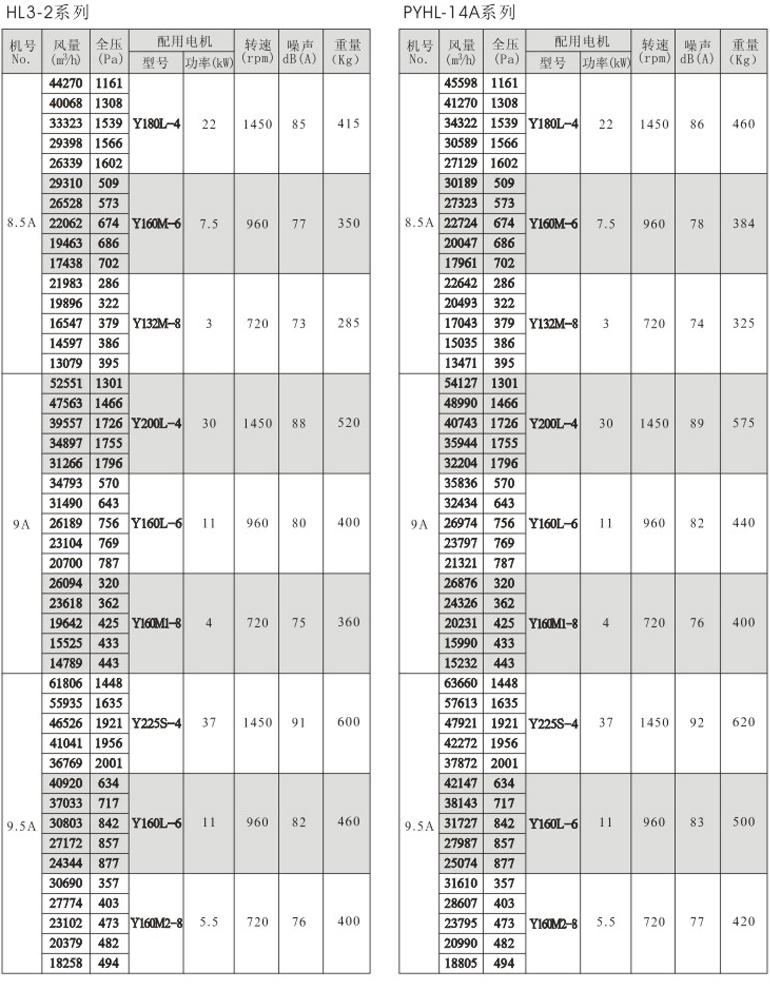

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(2)

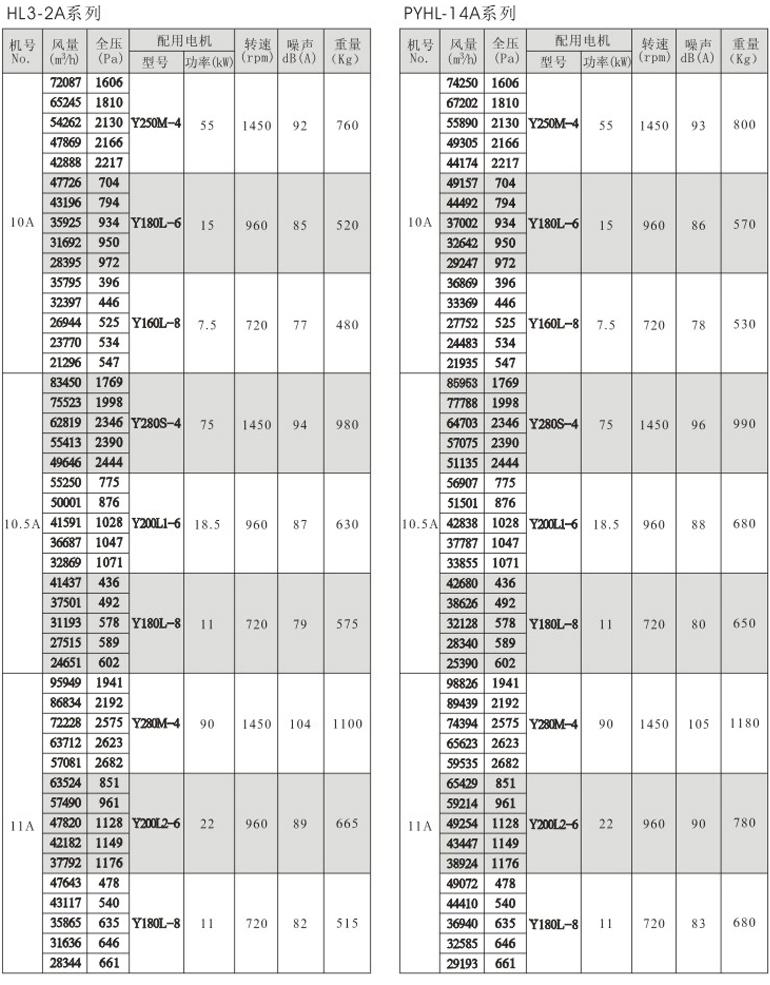

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(3)

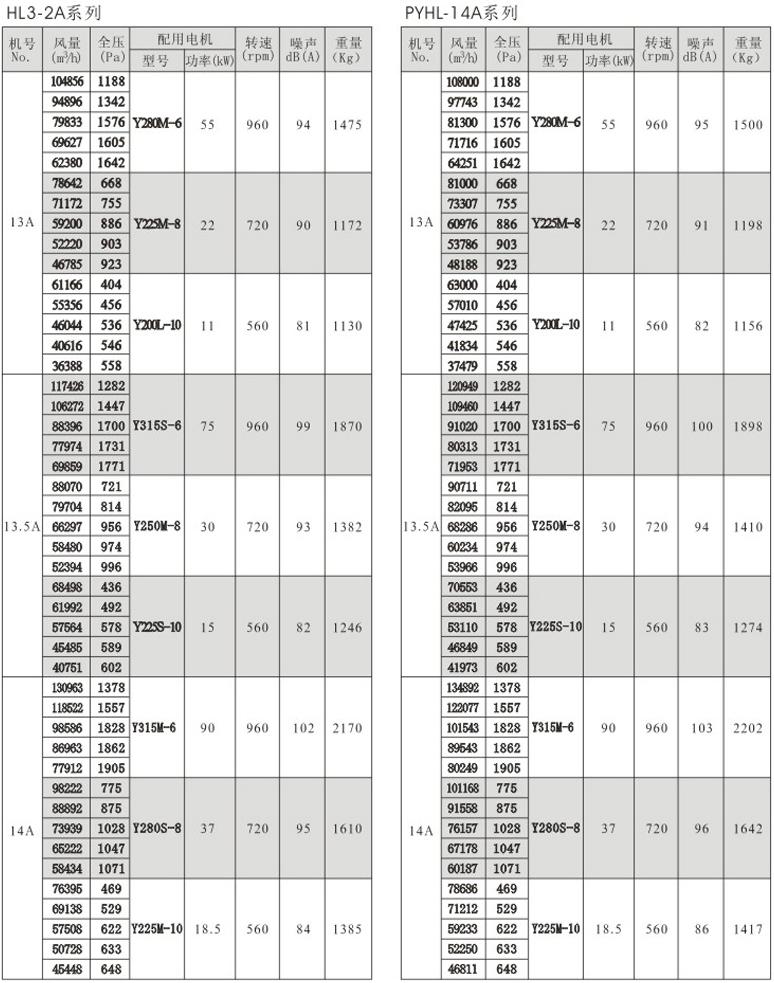

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(4)

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(5)

H

L3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(6)

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(7)

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(8)

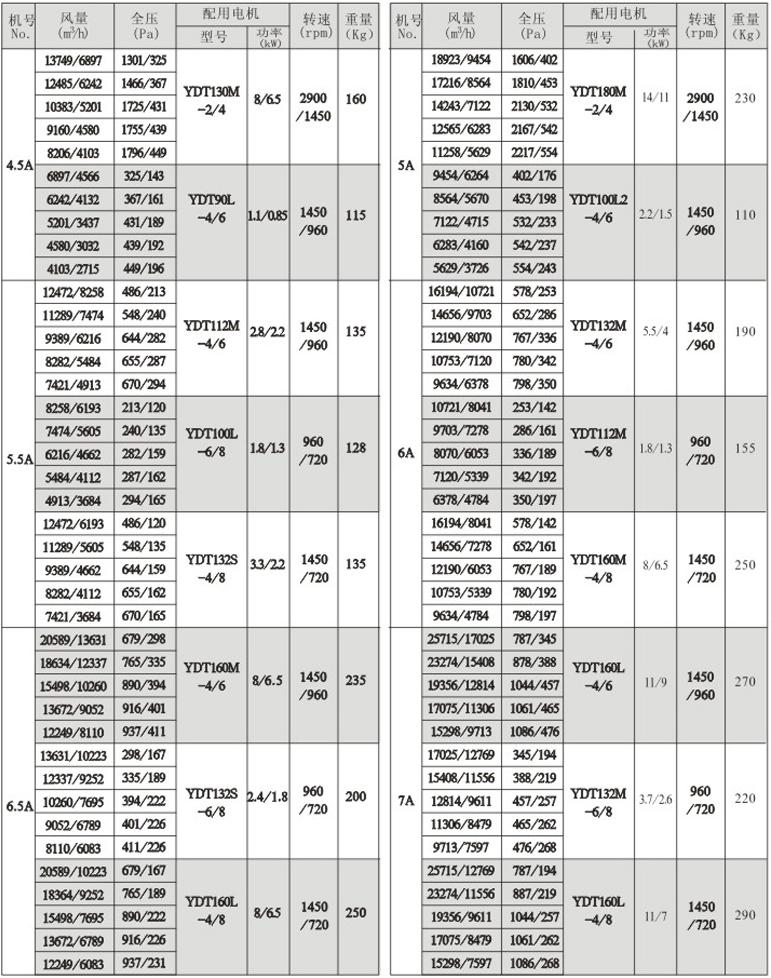

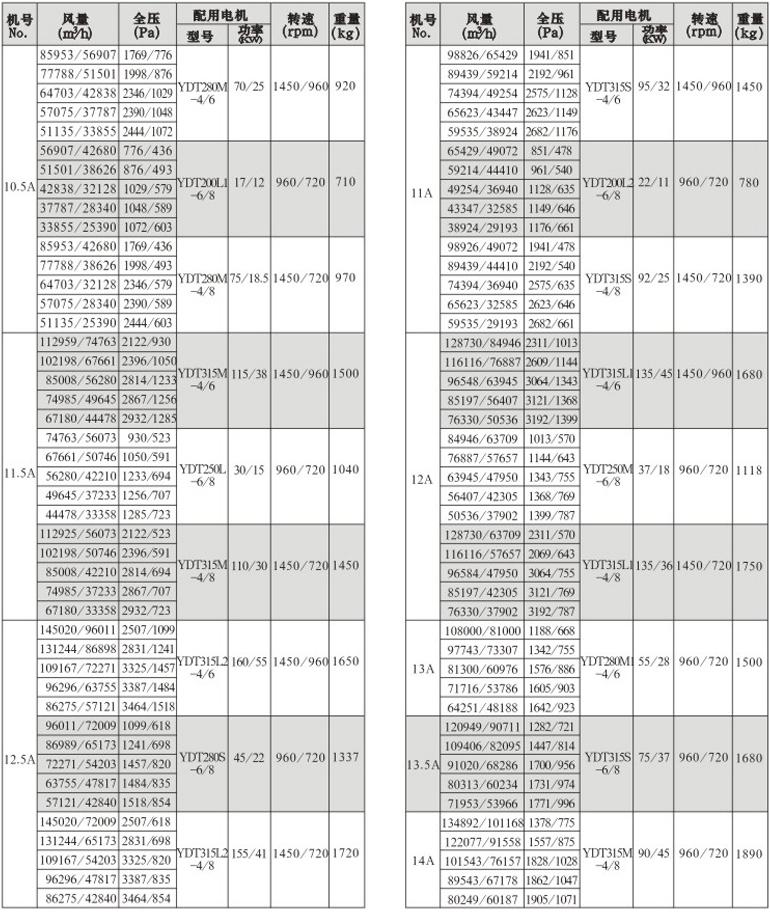

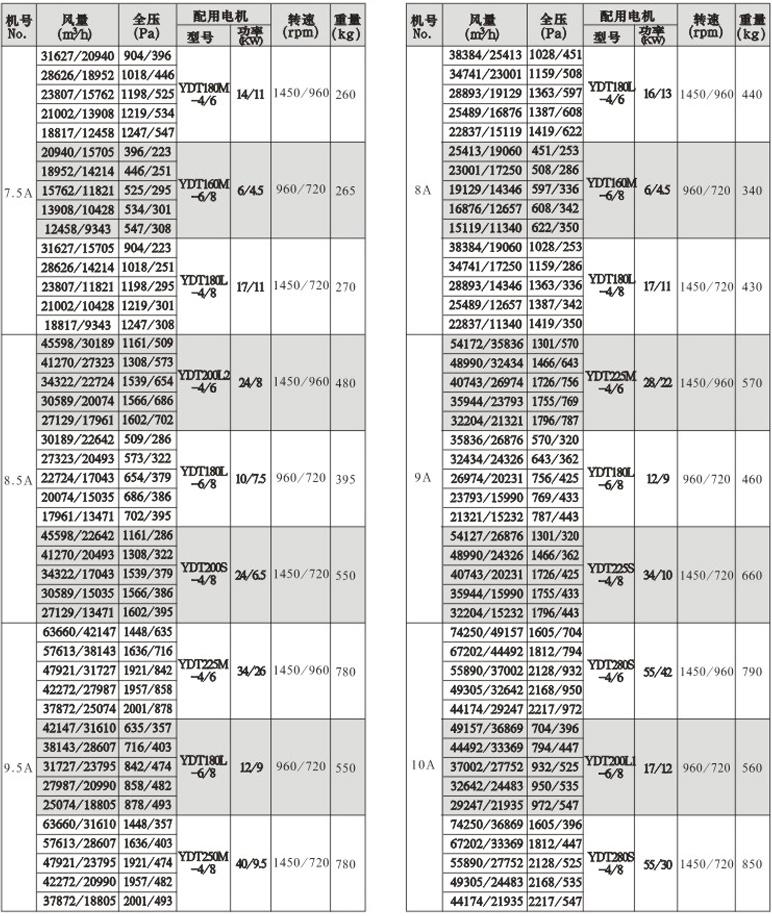

HL3-2A系列雙速混流風機，PYHL-14A系列雙速混流排煙風機性能參數表
