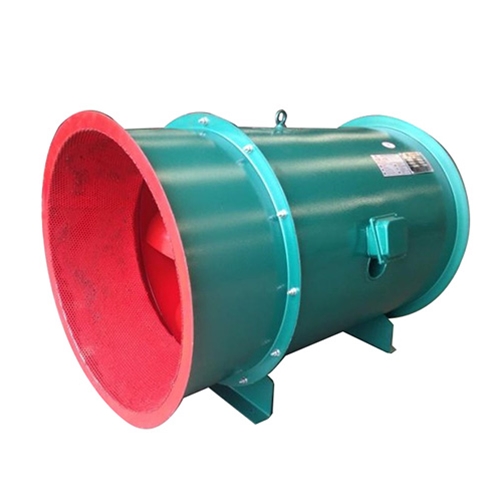

PYHL-14A混流排煙風機

PYHL-14A型消防排煙風機，具有耐高溫特點。

用途：高層建筑、大型工業廠房、地下車庫等場合的通風或消防排煙用

規格：

風機直徑：Φ282~1574mm，

風量：444~134892m3/h，

風壓：44~1905Pa

PYHL-14A系列高溫排煙低噪聲節能混流通風機是介于軸流式和離心式風機之間的一種新型風機，它具有離心式風機的高壓力，軸流風機的大流量，效率高、節能好、噪聲低、安裝方便等特點。本系列通風機設計新型、結構緊湊、體積小、重量輕、易安裝、與老型號的離心式風機相比可節電20%，轉速小于2000r/min時，噪聲低于75dB（A），風機連接管道和安裝在空調箱時，噪聲小于70dB（A）?？商娲?00Pa以下的中、低壓離心風機，廣泛應用于工業、民用建筑通風除塵等。PYHL-14A系列風機是HTF系列的派生產品，風機進風端裝有集流消音器，產品能在300℃左右環境溫度中正常運轉1小時，既能作通風換氣，又能起高溫排煙等雙重作用，適用于地下隧道、地下商場、地下車庫等消防配套設施。

一、PYHL-14A混流風機結構特征

風機主要有葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用有子午加速特點的扭曲平板片焊接在輪轂上。經動平衡校驗，超速試驗，具有良好的空氣動力性能。機殼采用圓筒形，與消音功能的集流器聯接成整體。出口裝有導流片，具有良好的氣流分布，壓力穩定。PYHL-14A型風機設計二次進風，有利于降低電機的環境溫度。

二、PYHL-14A混流風機用途

PYHL-14A系列高溫排煙混流通風機廣泛應用于地下隧道、地下車庫、民用建筑、冶金、廠礦等場所的通風換氣及消防高溫排煙，HTF(PYHL-14A)系列風機工作溫度為300℃。氣體內不允許有粘性物質，所含的塵土及硬顆粒不等于150mg/m3,，特殊環境可選用防爆型混流風機。PYHL-14A型可用于通風排煙兩用。

三、PYHL-14A混流風機加工配置

標準配置

1、葉輪

2、機殼（風筒、導葉、內筒、電機支架）

3、電機

4、進風口消聲段

5、底腳

6、冷卻葉輪、冷卻風管

備選件及附件（訂貨時注明是否購買）

1、減振設備

2、控制箱

3、網罩

6、對接法蘭

四、PYHL-14A混流風機加工工藝

風機葉輪為鋼制，輪轂液壓拉伸成型，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。風筒外筒法蘭為采用整體翻邊旋壓而成。

PYHL-14A系列混流排煙風機性能參數

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數

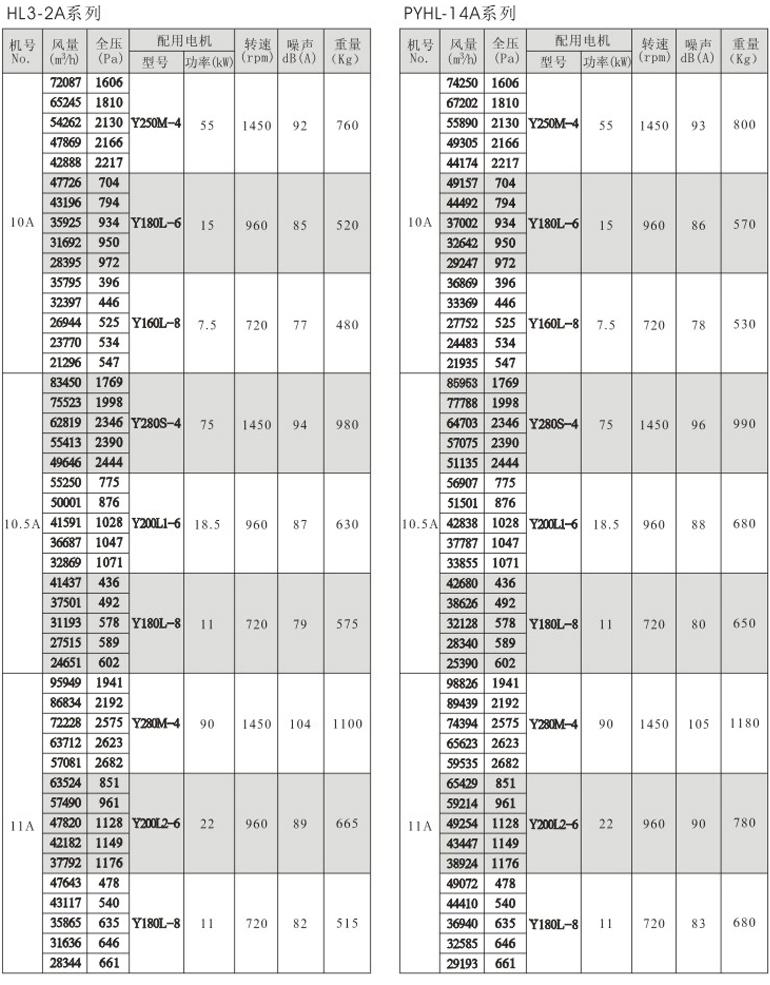

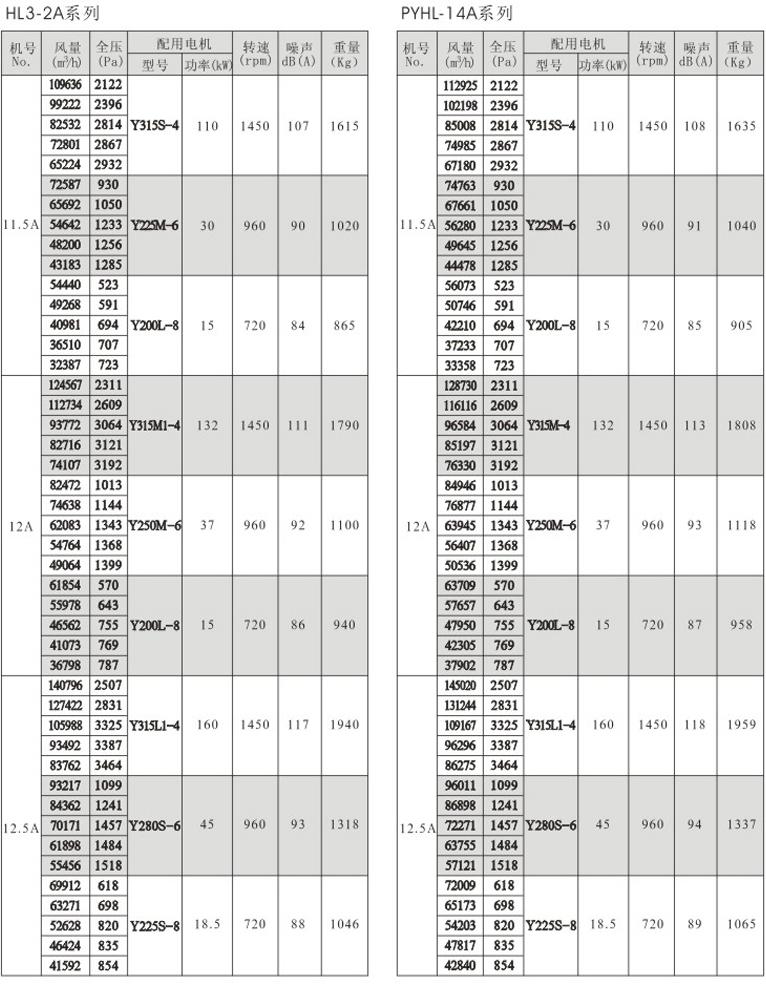

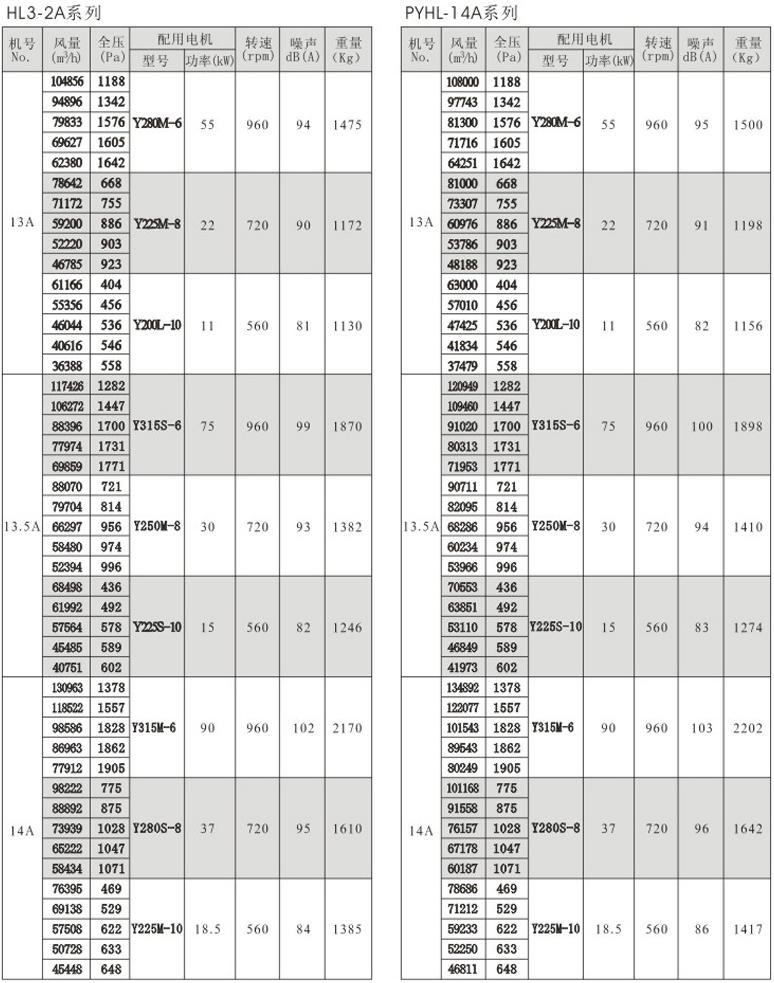

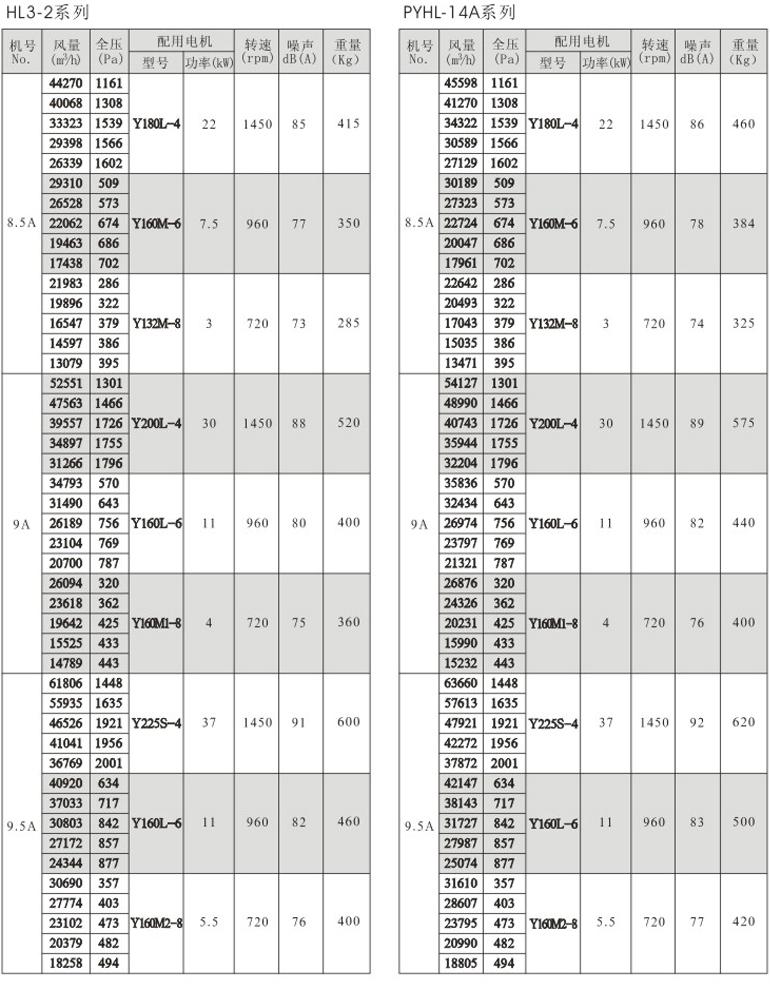

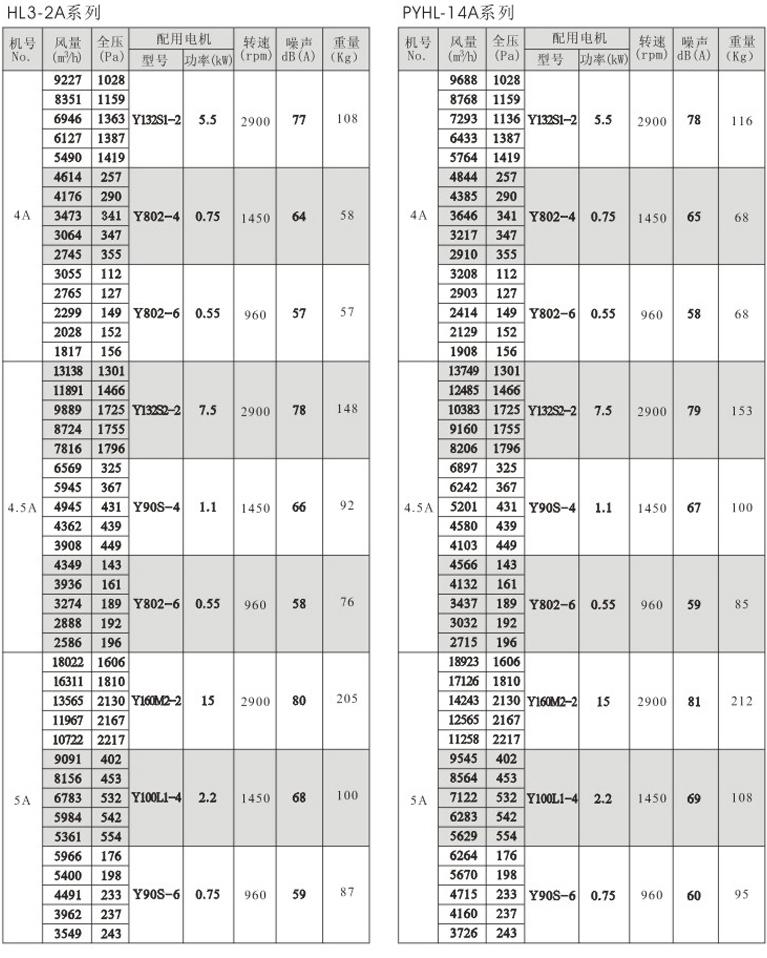

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(1)

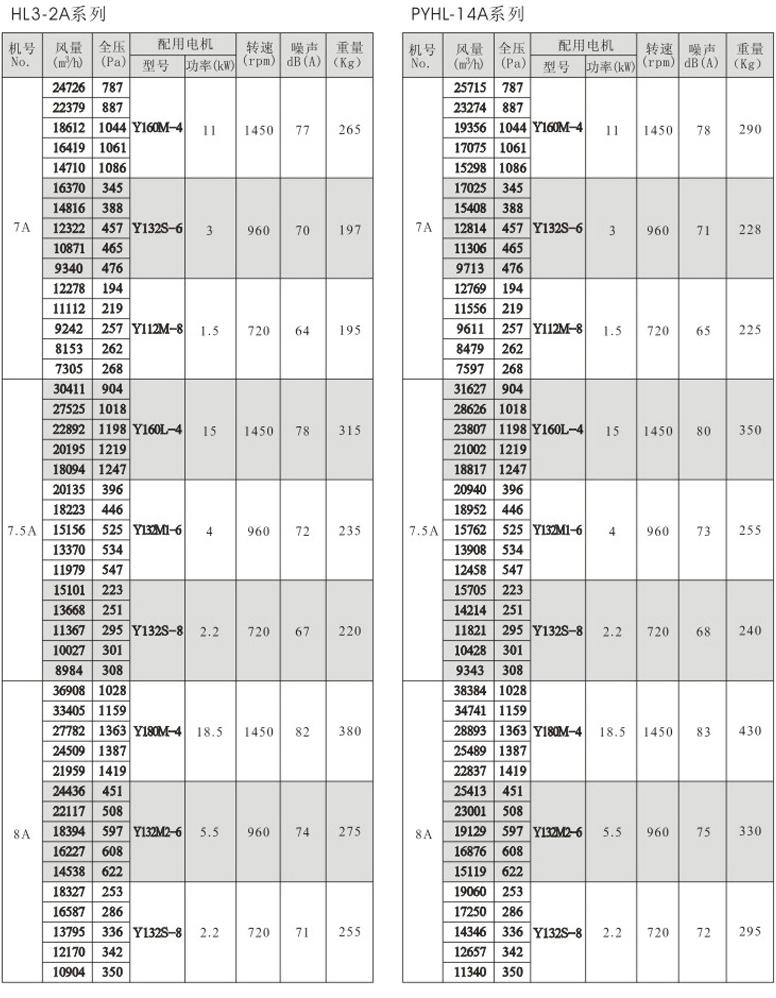

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(2)

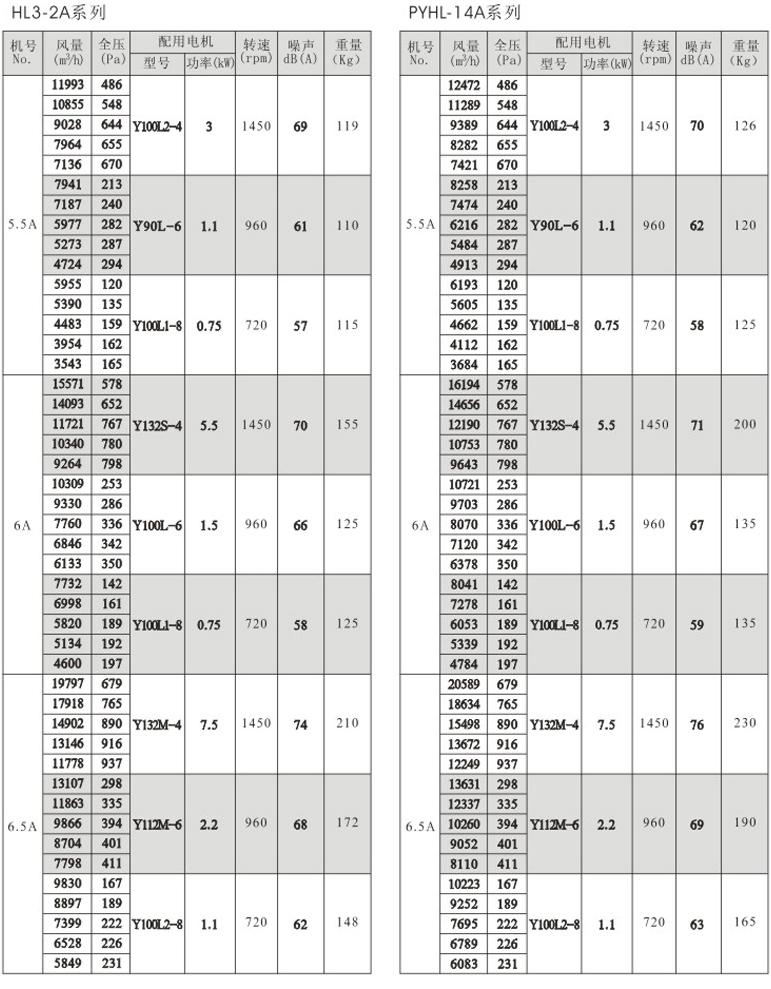

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(3)

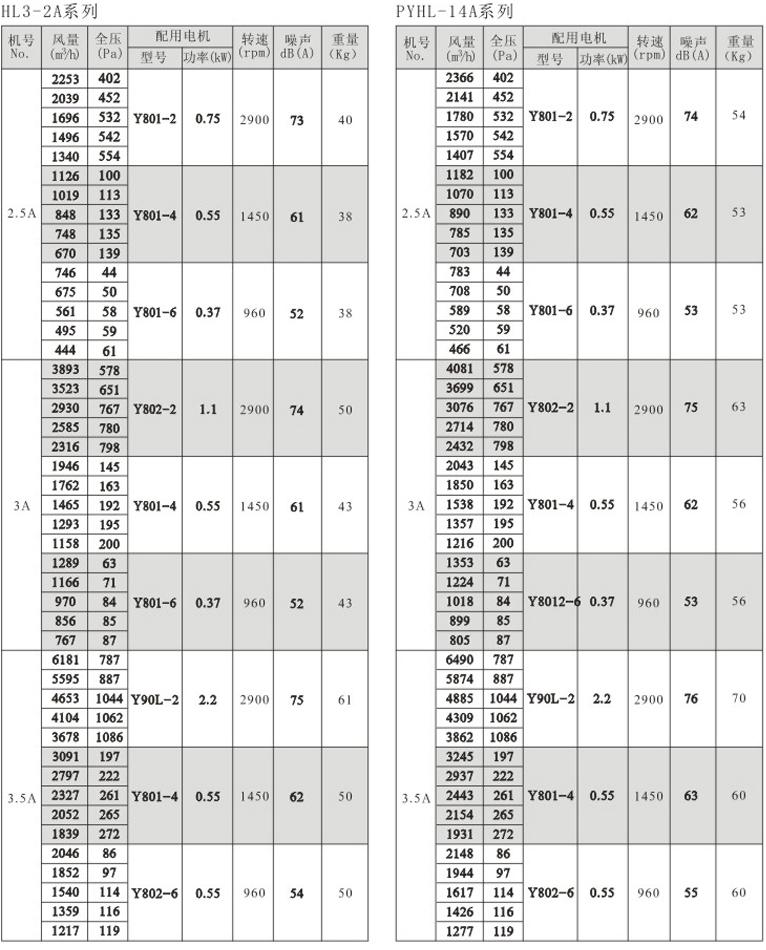

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(4)

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(5)

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(6)

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(7)

HL3-2A系列混流風機，PYHL-14A系列混流排煙風機性能參數表(8)

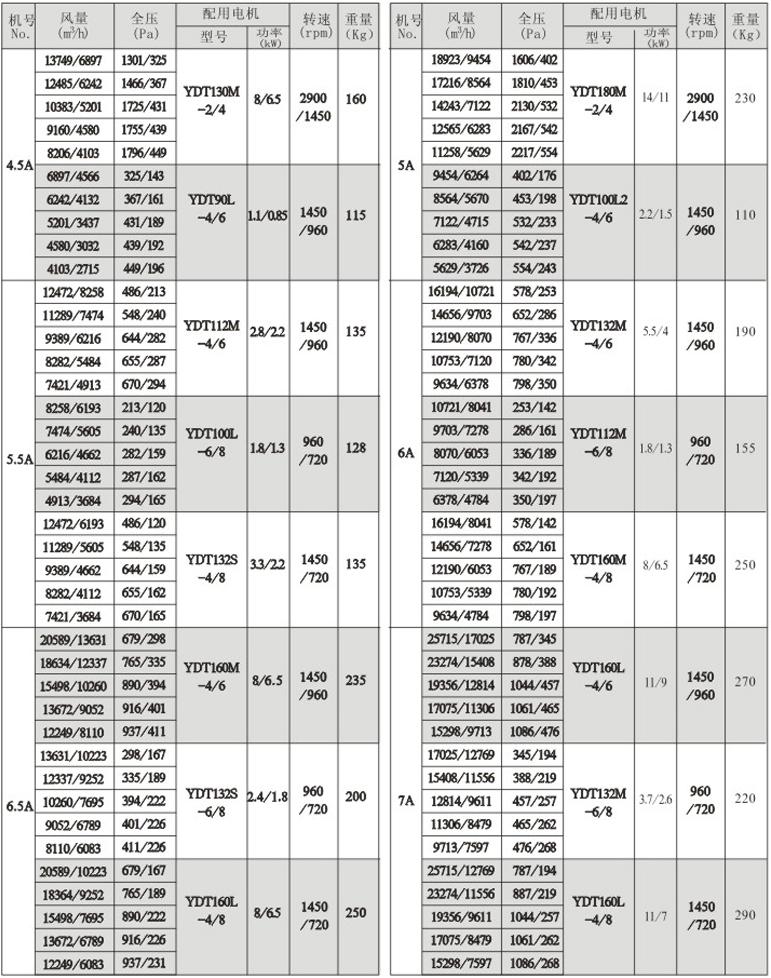

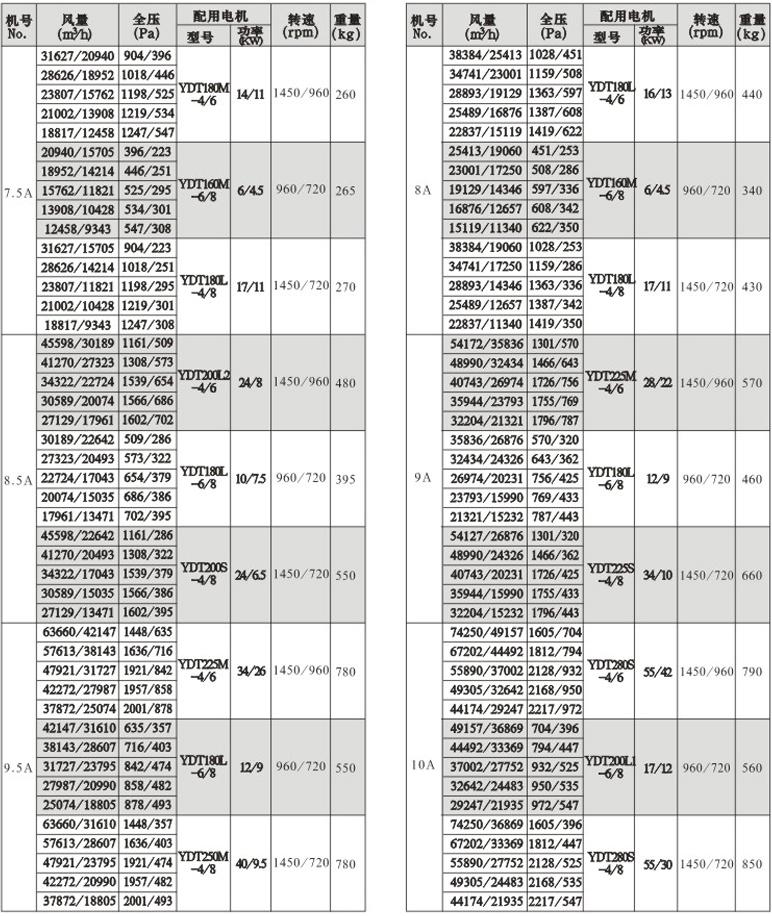

HL3-2A系列雙速混流風機，PYHL-14A系列雙速混流排煙風機性能參數表
